Про фундамент каркасного дома обычно спрашивают так: «какой дешевле». Вопрос правильнее ставить иначе - какой подходит под грунт на конкретном участке. Дом одинаковый, а основания под ним могут отличаться втрое по цене, и это не жадность подрядчика.
Разберём, чем лёгкий дом отличается от тяжёлого с точки зрения фундамента, и что говорят нормы про три основных варианта.
Лёгкий дом - это не только плюс
Посчитаем массу квадратного метра стены. Каркасная стена с утеплителем 150 мм, обшивкой, гипсокартоном и фасадной доской весит около 43 кг/м². Для сравнения: кладка газобетона D500 толщиной 300 мм со штукатуркой - около 207 кг/м², кирпичная кладка 380 мм - около 684 кг/м².
Разница в стенах - пять раз против газобетона и шестнадцать против кирпича. Для фундамента это означает две вещи.
Хорошая новость: осадка от такого дома минимальна, и несущая способность основания почти никогда не лимитирует - хватает самых скромных вариантов.
Плохая новость: дом нечем удержать от выталкивания. Силы морозного пучения не знают, что наверху лёгкая коробка, а вес дома - это единственное, что им противостоит.
Морозное пучение: почему это главная угроза
Пучинистый грунт по ГОСТ 25100-2020 - это грунт, который при промерзании увеличивается в объёме из-за кристаллизации воды в порах. В Московской области это типичные покровные суглинки: воды в них достаточно, и пучинистость выраженная.
Опасность не в том, что грунт давит снизу на подошву. Гораздо коварнее касательные силы пучения, которые тянут фундамент вверх по его боковой поверхности. СП 22.13330.2016 прямо требует выполнять расчёт устойчивости фундаментов на эти силы, если подошва заложена выше расчётной глубины промерзания пучинистого грунта.
Масштаб сил: по таблице 6.12 того же свода правил удельная касательная сила пучения для текучих суглинков и глин при глубине промерзания до 1,5 м составляет 110 кПа. Это 11 тонн на квадратный метр боковой поверхности. Понятно, почему лёгкий дом на неправильном фундаменте «гуляет» по сезонам: зимой поднимается, весной садится неравномерно, и по отделке идут трещины.
Считаем глубину промерзания честно
По калькуляторам в интернете для Москвы обычно называют 1,4 м. Посчитаем сами по формуле из СП 22.13330.2016:
dfn = d₀ · √Mt, где d₀ - коэффициент грунта, Mt - сумма модулей отрицательных среднемесячных температур.
Коэффициенты d₀: суглинки и глины - 0,23 м, супеси и мелкие пески - 0,28 м, крупные пески - 0,30 м.
Среднемесячные температуры Москвы по строительной климатологии: январь -7,8; февраль -6,9; март -1,3; ноябрь -0,8; декабрь -5,2 °C. Сумма модулей: 7,8 + 6,9 + 1,3 + 0,8 + 5,2 = 22,0.
Считаем: dfn = 0,23 × √22,0 = 0,23 × 4,69 = 1,08 м для суглинков.
Это заметно меньше расхожих 1,4 м. И это ещё не всё: расчётная глубина для отапливаемого дома получается умножением на коэффициент теплового режима, который по таблице 5.2 при температуре в помещении от 20 °C составляет 0,4-0,7 в зависимости от конструкции пола. То есть под отапливаемым домом фундамент официально закладывают выше глубины промерзания.
Именно это и есть нормативное основание для мелкозаглублённых фундаментов и утеплённых плит. Не «строители придумали, чтобы сэкономить», а прямая норма.
Изыскания: стоит ли тратиться
Формально для дома до трёх этажей проектная документация и экспертиза не требуются, и многие обходятся без геологии. Логика «сосед построил, и я так же» работает ровно до первой линзы торфа или верховодки на участке.
Минимум, который имеет смысл: несколько скважин или шурфов на глубину ниже предполагаемой подошвы, чтобы знать состав грунта, уровень грунтовых вод и наличие слабых прослоек. Для свайного фундамента это прямо предусмотрено сводом правил: отчёт по инженерно-геологическим изысканиям составляется по СП 47.13330 и СП 446.1325800.
Стоимость изысканий несопоставима со стоимостью переделки фундамента, на котором дом повело. Где изыскания стоят в общем графике работ - в разборе технологии строительства каркасного дома.
Винтовые сваи
Каркасный дом на сваях - самый частый вариант в Подмосковье, и вполне нормируемый: в СП 24.13330.2021 есть формулы несущей способности винтовой однолопастной сваи.
Что важно знать заказчику:
- Глубина лопасти. По своду правил лопасть заглубляют не менее чем на 5 её диаметров в глинистых грунтах и 6 диаметров в песках. Для лопасти 300 мм это 1,5 и 1,8 м соответственно - и это минимум по условию работы, а не по промерзанию.
- Несущая способность считается, а не берётся из каталога. Причём свод правил вводит коэффициент надёжности: 1,2, если способность подтверждена полевыми испытаниями статической нагрузкой, и 1,4, если она получена расчётом по таблицам. Разница в запасе - фактически плата за отсутствие испытаний.
- Коррозия. СП 28.13330.2017 задаёт толщины цинкового покрытия: 50 мкм при горячем цинковании, 60 мкм при холодном. Тонкая стенка ствола и покраска «в один слой на заводе» - главный риск для срока службы сваи.
Почему сваи хорошо работают на пучинистых грунтах: лопасть ниже глубины промерзания работает как анкер и удерживает сваю от выдавливания, а площадь боковой поверхности ствола мала, то есть касательным силам почти не за что цепляться.
Лента и плита

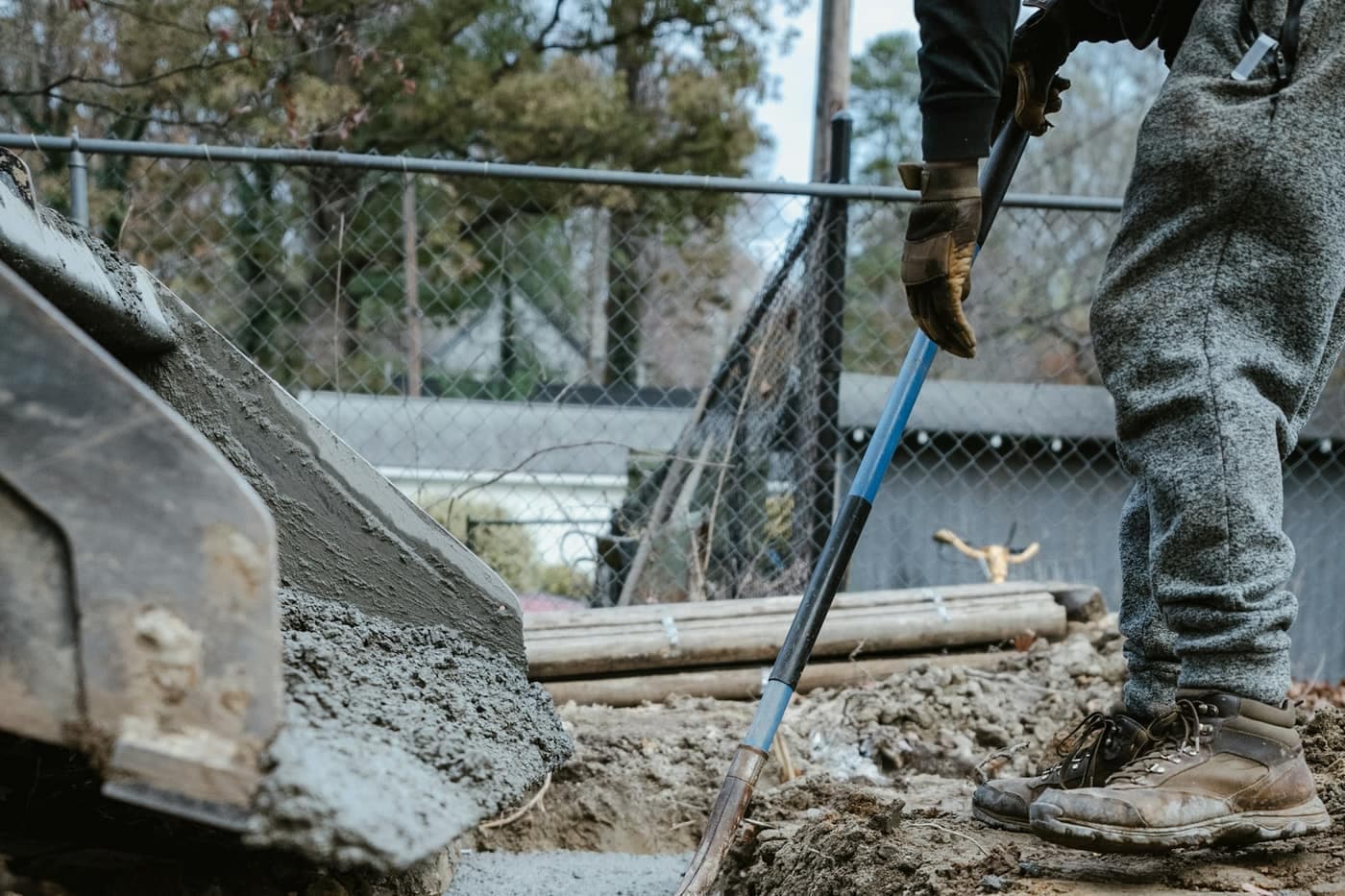

Мелкозаглублённая лента. Работает на пучинистых грунтах при условии, что её защищают: песчаная подушка вместо пучинистого грунта под подошвой, утепление по периметру и отмостка, которая отводит воду и уменьшает промерзание у фундамента. Даёт удобный цоколь и понятный узел опирания каркаса.

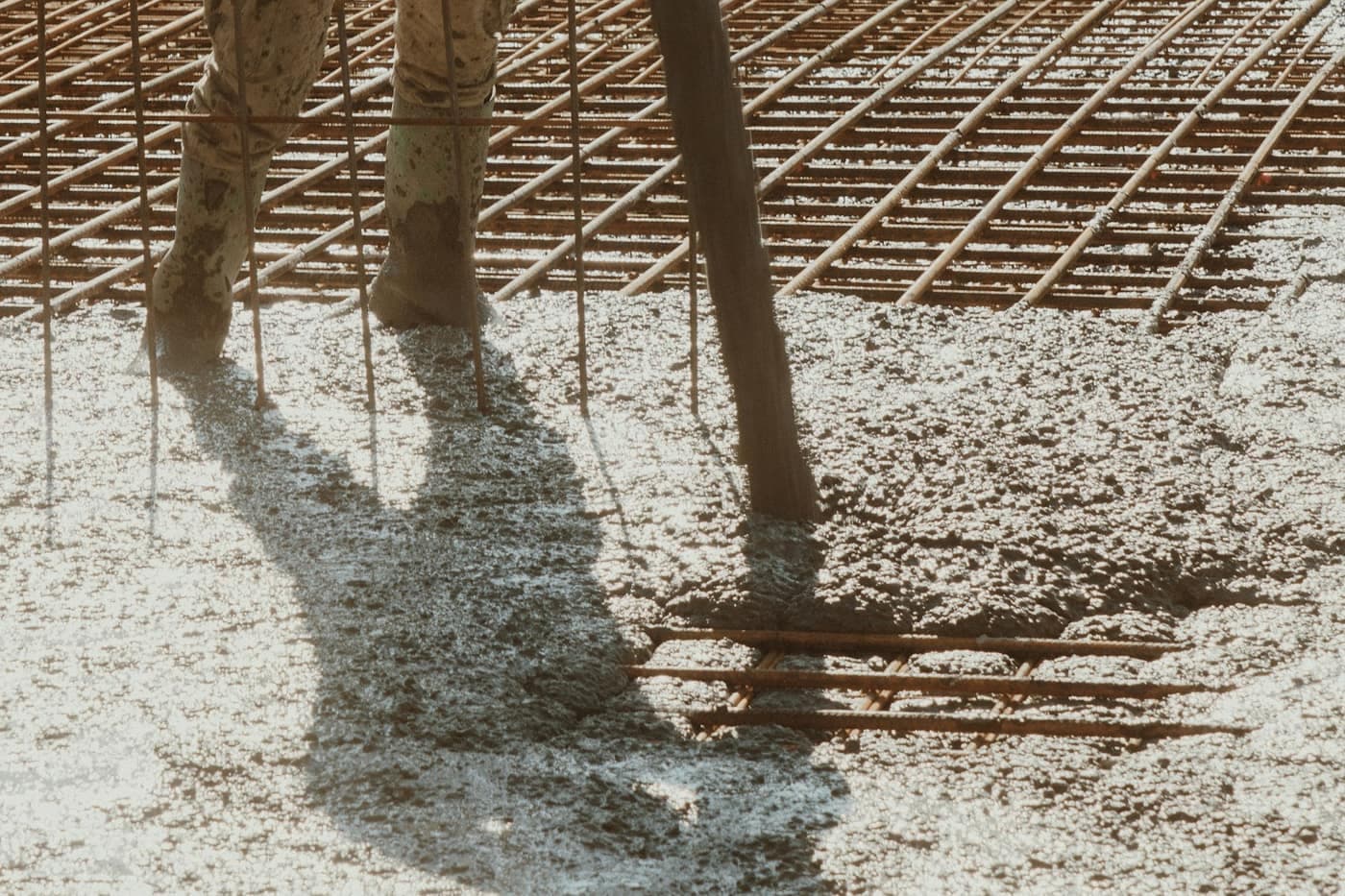

Утеплённая плита и УШП. Плита распределяет нагрузку по всей площади, а утеплитель под ней не даёт грунту промерзать. В варианте УШП в плиту сразу закладывают контуры тёплого пола, и первый этаж получается готовым. Минусы: чувствительна к уклону участка, плохо совместима с торфом и высокой водой, а коммуникации заложены раз и навсегда - переделать разводку потом почти невозможно.
Как выбрать: сводка
| Критерий | Винтовые сваи | Мелкозаглублённая лента | Плита, УШП |
|---|---|---|---|
| Пучинистый суглинок | хорошо, лопасть ниже промерзания | нужна подушка, утепление и отмостка | хорошо, утеплитель не даёт промерзать |
| Уклон участка | хорошо, длину свай подбирают | сложно | плохо |
| Высокая вода, торф | зависит от несущего слоя | плохо | плохо |
| Монтаж зимой | да | ограниченно, бетон требует мер | ограниченно |
| Срок монтажа | 1-2 дня | 2-4 недели с выдержкой | 2-4 недели |
| Коммуникации | доступ снизу, легко менять | доступ через подполье | зашиты в бетон |
| Пол первого этажа | перекрытие по балкам, утеплять | перекрытие по балкам | готовая плита |
Универсального ответа нет: на одном участке дешевле и правильнее сваи, на соседнем - плита. Решает геология, а не прайс.
Цоколь каркасного дома
Про цоколь спрашивают почти так же часто, как про сам фундамент, и обычно имеют в виду две разные вещи: высоту дома над землёй и чем закрыть пространство под ним.

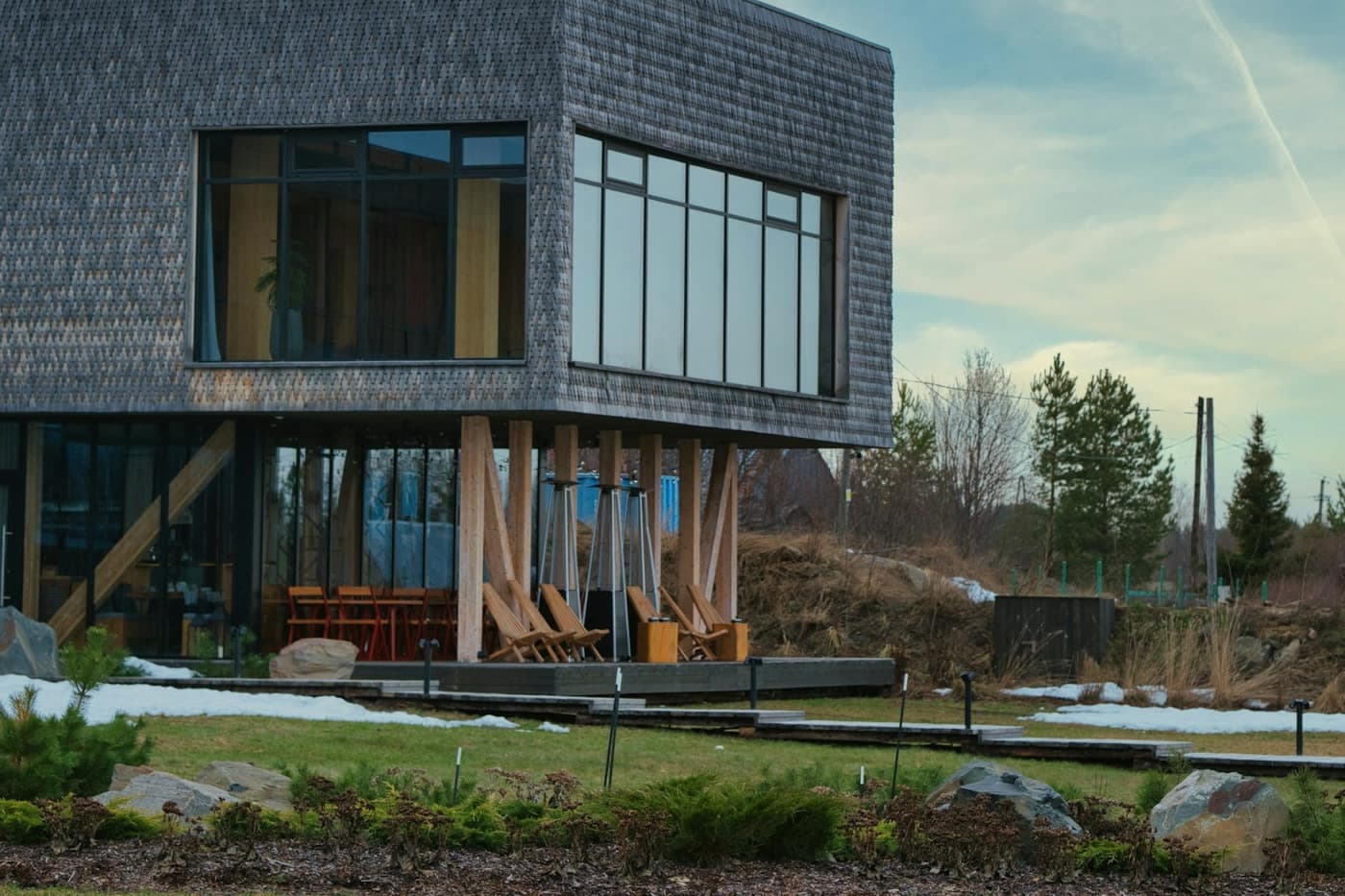

Высота над землёй. СП 31-105-2002 требует, чтобы верх наружных стен подвала был не менее чем на 150 мм выше планировочной отметки земли, а СП 55.13330.2016 - чтобы пол комнаты первого этажа был выше уровня земли. Справочник Лесной лаборатории США даёт более конкретный ориентир для деревянного дома: не меньше 200 мм от грунта до каркаса и 150 мм до обшивки, а там, где часты сильные дожди, - цоколь высотой 300-460 мм.
Смысл простой: брызги от земли и снеговой карман у стены - главный источник влаги для нижней обвязки и низа фасада. Чем выше дом поднят, тем суше его деревянные части. Как влага связана со сроком службы каркаса, разобрано в статье про срок службы каркасного дома.
Забирка. Пространство между землёй и домом на сваях закрывают цокольными панелями, ЦСП, профлистом или кирпичной кладкой по отдельной мини-ленте. Задача не только декоративная: забирка снижает продувание подполья и заносы снега.
Продухи. Подполье должно проветриваться, иначе под домом копится влага и перекрытие начинает гнить. Единой нормы площади продухов в сводах правил для одноквартирных домов найти не удалось - на практике ориентируются на регулярно расставленные отверстия по периметру, которые не закрывают наглухо на зиму.
И отдельный пункт: любые отверстия в забирке - это вход для грызунов. Их закрывают металлической сеткой на этапе монтажа, а не потом. Подробности - в разборе мышей в каркасном доме.
Три мифа
«Винтовые сваи - временный фундамент». Винтовые сваи нормированы в СП 24.13330.2021 наравне с другими свайными фундаментами, с формулами несущей способности и требованиями к заглублению. Ограничение у них не по «временности», а по коррозии - значит, смотреть надо на толщину стенки и антикоррозионную защиту.
«На сваях дом холодный». Холод идёт не от свай, а от неутеплённого перекрытия. Над проветриваемым подпольем его утепляют как стену и закрывают снизу ветрозащитой. Разбор пирога пола - в статье про пол в каркасном доме.
«Плита всегда надёжнее». Плита отлично работает на ровном участке с нормальным грунтом и плохо - на уклоне, торфе и при высокой воде. «Надёжнее» - это то, что подходит конкретной площадке.
Коротко
- Каркасная стена в 5 раз легче газобетонной и в 16 раз легче кирпичной; проблема не в несущей способности грунта, а в пучении.
- Нормативная глубина промерзания для Москвы по расчёту - около 1,08 м для суглинков, а расчётная под отапливаемым домом ещё меньше.
- Винтовая свая держит за счёт лопасти ниже промерзания; её несущую способность считают, а надёжнее - подтверждают испытанием.
- Выбор между сваями, лентой и плитой делает геология участка.
- Цоколь поднимают минимум на 150-200 мм над землёй, подполье проветривают, отверстия закрывают сеткой от грызунов.
Какой фундамент нужен на вашем участке, честно говорить можно только после того, как посмотрели грунт. Проекты домов - в разделе каркасные дома под ключ, вопросы по участку - напишите нам.
