Окно в каркаснике - это не проём, вырезанный в готовой стене. Его собирают вместе со стеной: стойки, перемычка, подоконная доска. Ошибку в этом узле потом не исправить, не разобрав фасад.
Разберём, из чего состоит проём, что должно быть у окна по теплу и как устроен монтаж, из-за которого чаще всего и промерзают откосы.

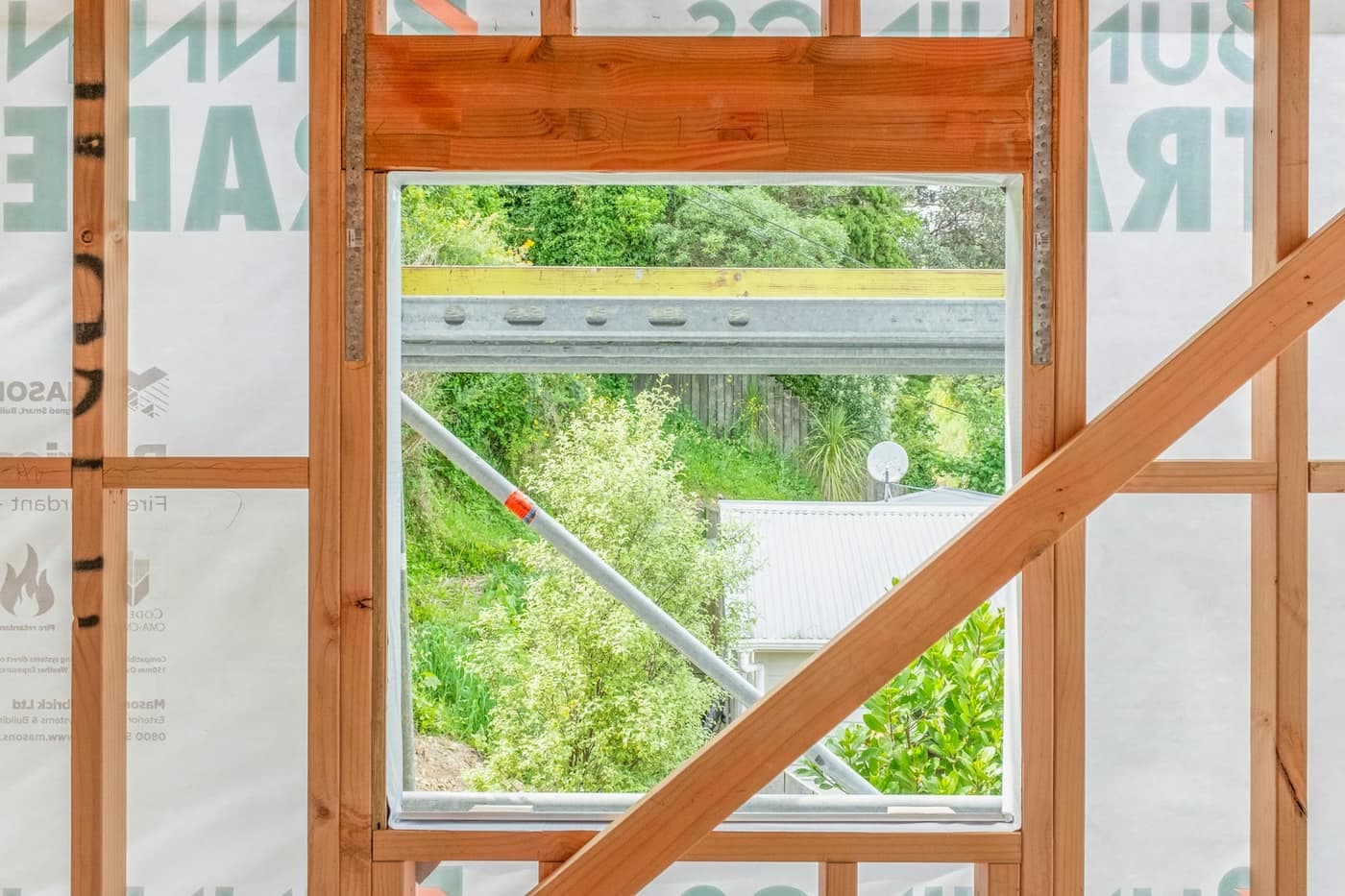

Как устроен оконный проём в каркасной стене
Свод правил СП 31-105-2002, написанный специально для одноквартирных домов с деревянным каркасом, описывает узел так:
- стойки с обеих сторон проёма, как правило, должны быть двойными - внешняя идёт от обвязки до обвязки, внутренняя короче и подпирает перемычку;
- перемычка состоит из двух досок, поставленных на ребро и сбитых гвоздями в один элемент, а её толщина равна ширине стоек;
- ниже проёма ставится подоконная доска и короткие стойки под ней.
Ключевой момент - сечение перемычки. Это расчётная величина, и в приложении Б того же свода правил есть готовые таблицы: пролёт подбирается по сечению, снеговой нагрузке и тому, что перемычка держит. Например, составная перемычка из четырёх досок 38x184 мм при нагрузке от крыши и чердачного перекрытия и снеговой нагрузке 1,0 кПа перекрывает проём до 3,3 м, а из пяти досок 38x286 мм - до 5,5 м.
Практический вывод для заказчика: если подрядчик не может сказать, какое сечение у перемычки над вашим панорамным окном и откуда оно взялось, это плохой признак. Проёмы, выходящие за таблицы, считают отдельно.
Сколько остекления выдерживает стена
Ещё одна цифра из СП 31-105-2002, которую редко называют: дом можно проектировать по упрощённой схеме, без отдельного расчёта несущей способности, если площадь оконных, дверных и прочих проёмов в каждой несущей стене не превышает 30% площади этой стены.
Это не совет и не маркетинг. Хотите стену, наполовину состоящую из стекла, - это нормально, но она выходит за упрощённую схему, и каркас под неё считают: другие сечения, другие стойки, иногда стальные или LVL-элементы. Жёсткость каркасной стены обеспечивает обшивка, и чем больше в ней вырезано, тем меньше остаётся работать.
Сколько света нужно комнате
По СП 55.13330.2016 для одноквартирных домов отношение площади световых проёмов к площади пола жилых комнат и кухонь должно быть не менее 1:8, для мансардных этажей допускается 1:10.
Для комнаты 16 м² это минимум 2 м² окна - примерно одно окно 1,4x1,4 м. Экономия на площади остекления обычно вылезает не в бумагах, а в ощущении «почему тут так темно».
Есть и вторая норма, про вентиляцию: площадь открывающихся элементов - створок, форточек, фрамуг - рекомендуется не меньше 0,28 м² на каждое жилое помещение и кухню, а для ванных и уборных - не меньше 0,1 м². И отдельное требование к спальне без прямого выхода наружу: окно, которое может служить аварийным выходом, должно иметь свободно открывающуюся створку не менее 0,35 м² при ширине от 0,38 м и располагаться не выше 1 м от пола.
Монтаж: три слоя шва, а не «вставить и запенить»
Самая частая ошибка монтажа - считать, что окно держится на пене, а пена решает все задачи. ГОСТ 30971-2012 описывает монтажный шов как конструкцию из трёх слоёв, и формулирует правило прямо: «изнутри плотнее, чем снаружи».
| Слой | Задача |
|---|---|
| Внутренний | пароизоляция: не пускает влажный воздух комнаты в шов |
| Центральный | тепло- и звукоизоляция, обычно монтажная пена |
| Наружный | защита от осадков, ветра и ультрафиолета, но с возможностью выпускать влагу из шва наружу |
Физика такая же, как у пирога стены: внутри плотно, чтобы пар не заходил, снаружи паропроницаемо, чтобы то, что всё же попало, могло уйти. Голая пена работает наоборот: она впитывает влагу с обеих сторон, набирает воду и перестаёт греть, а заодно разрушается от ультрафиолета.
В каркасной стене к этому добавляется своя задача: пароизоляция окна должна быть состыкована с пароизоляцией стены, а ветрозащита - с наружным слоем шва. Если ленты просто обрезали по краю проёма, контур разорван, и влага идёт прямо в стойки, обрамляющие проём. Это и есть типичная причина мокрого дерева вокруг окна.
На какой глубине стены ставить раму
Каркасная стена толстая - 150-250 мм только по утеплителю. Значит, у рамы есть выбор положения, и он влияет на тепло.
Общая практика: раму ставят примерно на треть или четверть толщины стены от наружной плоскости, то есть ближе к улице, но не заподлицо с фасадом. Логика такая:
- слишком глубоко внутрь - снаружи получается глубокая ниша, и стена вокруг окна промерзает сильнее;
- заподлицо с фасадом - промерзает уже сама рама, и конденсат идёт по ней.
Отдельный вариант для домов с наружным слоем утепления - вынос рамы в слой утеплителя на кронштейнах: окно оказывается в тёплой зоне, а мостик холода по периметру почти исчезает. Решение дороже и требует аккуратности, но на панорамных окнах себя оправдывает.
Панорамное остекление
Три вещи, которые надо решить заранее.
Перемычка. Проёмы шире табличных значений считаются отдельно; в широких проёмах обычно используют LVL-брус или клеёную балку - у них выше несущая способность при той же высоте сечения.
Тепло. Даже хорошее окно в разы «холоднее» стены. Стена с 200 мм утеплителя даёт около 4-5 (м²·°C)/Вт, окно - около 0,6. Поэтому большое остекление нужно закладывать в расчёт отопления, а не добавлять в последний момент.
Конденсат у пола. Холодное стекло в пол плюс тёплый влажный воздух комнаты дают запотевание снизу. Лечится не окном, а конвектором во внутрипольном лотке вдоль остекления - он греет стекло восходящим потоком.
Безопасное стекло. Для остекления «в пол» ГОСТ 23166-2024 требует в нижней части многослойное безопасное или закалённое стекло. С обычным стеклом панорамное окно в доме с детьми - плохая идея.
Сколько «тепла» должно быть у окна
Требование считается от градусо-суток отопительного периода. В собственном примере расчёта действующего СП 50.13330.2024 для здания в Московской области с градусо-сутками около 4990 принято приведённое сопротивление теплопередаче 0,56 (м²·°C)/Вт для окон и 0,83 для входных дверей.
Что это означает по стеклопакетам (значения ориентировочные, у разных производителей отличаются):
| Стеклопакет | Приведённое сопротивление, (м²·°C)/Вт |
|---|---|
| Однокамерный обычный | 0,32-0,35 |
| Однокамерный с энергосберегающим стеклом | 0,50-0,59 |
| Двухкамерный обычный | 0,46-0,56 |
| Двухкамерный с энергосберегающим стеклом и аргоном | 0,71-0,95 |
Вывод простой: обычный однокамерный стеклопакет для Подмосковья не годится. Минимум - однокамерный с энергосберегающим напылением или двухкамерный. Про то, как окна влияют на общий тепловой контур дома, - в разборе можно ли жить в каркасном доме зимой.
Входная дверь и межкомнатные двери
Входная дверь по нормам должна иметь сопротивление теплопередаче не меньше 0,6 от нормируемого для стен; в примере расчёта СП это дало 0,83 (м²·°C)/Вт. Практически это означает дверь с терморазрывом - без него металлическое полотно работает как мостик холода и зимой покрывается инеем изнутри.
Что ещё важно в каркасном доме:
- проём под входную дверь усиливают так же, как оконный: двойные стойки и перемычка;
- узел порога - место, где чаще всего дует; его утепляют и герметизируют вместе с монтажным швом;
- обсада двери, как в срубе, каркасу не нужна.
Межкомнатные двери. В перегородках свод правил прямо разрешает одинарные стойки по сторонам проёма - двойные нужны в несущих стенах. Габариты по СП: ширина полотна 800-900 мм, высота 1900-2300 мм, для санузлов и подсобных - не меньше 600x1900 мм.
Важная мелочь, о которой вспоминают уже после ремонта: под межкомнатными дверями нужен зазор или переточная решётка. Без перетока вытяжка в санузле и на кухне просто не работает - удалять нечего. Нормы вытяжки и расчёт разбираем в статье про ванную в каркасном доме.
ПВХ, дерево или алюминий
Коротко, без привязки к маркам:
- ПВХ - рабочий вариант по умолчанию: дешевле, не требует обслуживания, по теплу перекрывает норму. Минус - внешний вид на любителя и ограничения по размеру створок.
- Дерево - лучше выглядит в деревянном доме и сопоставимо по теплу, но дороже и требует обновления покрытия, как и деревянный фасад.
- Алюминий - для панорамных конструкций, где нужны тонкие профили и большие размеры. Обязательно с терморазрывом: «холодный» алюминий подходит только для неотапливаемых веранд.
При любом выборе фактические характеристики изделия смотрят в паспорте: СП 31-105-2002 требует, чтобы окна были не ниже класса Д по теплу, воздухо- и водопроницаемости.
Коротко
- Проём - это узел из двойных стоек и перемычки; сечение перемычки берут по таблицам, а не на глаз.
- Проёмы больше 30% площади несущей стены требуют отдельного расчёта каркаса.
- По свету - минимум 1:8 к площади пола, по открывающимся створкам - от 0,28 м² на комнату.
- Монтажный шов трёхслойный: изнутри плотнее, чем снаружи, и он должен стыковаться с мембранами стены.
- Раму ставят примерно на треть толщины стены от улицы; крайности в обе стороны дают промерзание.
- Для Подмосковья ориентир по окну - около 0,56 (м²·°C)/Вт, то есть энергосберегающий или двухкамерный стеклопакет.
