Каркасный дом продают словами «тёплый», «быстрый», «недорогой». Но всё это живёт или умирает в одном месте - в стене. Точнее, в том, как собран её пирог.
Стена каркасника собирается слоями, и порядок слоёв здесь не вопрос вкуса. Каждый слой закрывает свою задачу и работает только на своём месте. Поменяли местами два слоя - получили сырой утеплитель и чёрную плесень в углу через две зимы.
Когда проблемную каркасную стену вскрывают, картина почти всегда одна из трёх: вата внизу стены сырая и тяжёлая, на внутренней стороне обшивки тёмные пятна плесени, а под верхней обвязкой пустота - утеплитель осел и оставил холодный карман. У всех трёх одна причина: какой-то слой пирога не делал свою работу. Ниже - какой именно и почему.
Что такое пирог стены каркасного дома
Пирог - это последовательность слоёв от комнаты к улице. Для стены каркасного дома в средней полосе она выглядит так:
- Внутренняя отделка: гипсокартон, вагонка или имитация бруса.
- Обрешётка 25-50 мм - технический зазор под проводку и розетки.
- Пароизоляция с проклеенными стыками.
- Несущий каркас со стойками и утеплителем между ними.
- Перекрёстный слой утеплителя 50 мм поперёк стоек.
- Плита ОСП-3 - жёсткость дома и основа под фасад.
- Ветро-влагозащитная мембрана.
- Вентзазор 25-50 мм на контробрешётке.
- Наружная отделка: планкен, сайдинг, фиброцемент.
Каждый слой отвечает за одно: каркас держит нагрузку, утеплитель держит тепло, пароизоляция не пускает в утеплитель влагу изнутри, мембрана и вентзазор выпускают ту, что всё же попала. Пирог утепления стен каркасного дома - это не «побольше ваты», а управление влагой. Чем закрыть стену снаружи и внутри - в разборе отделки каркасного дома.
Обвязка: с чего начинается стена

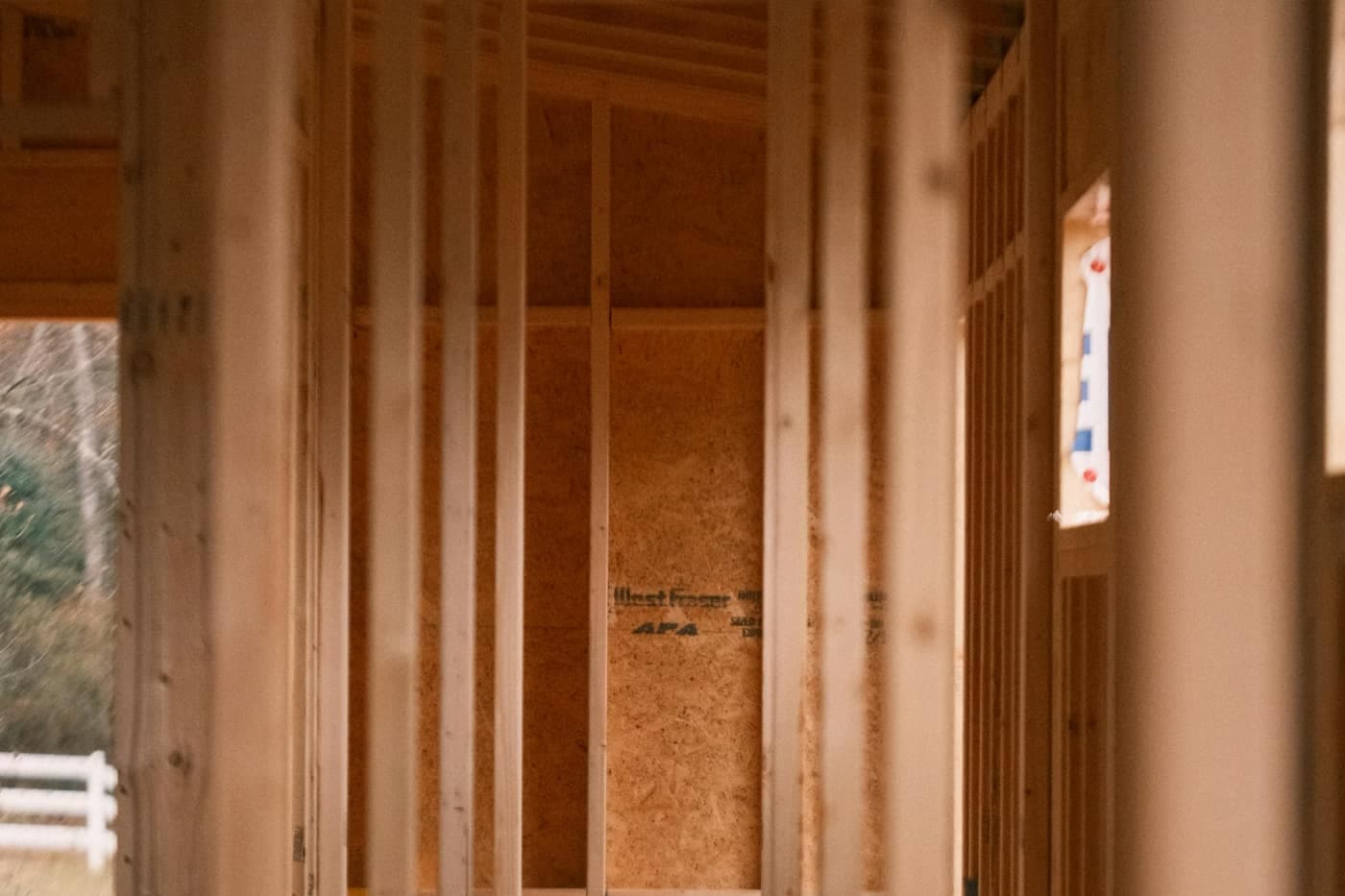

Обвязка каркасного дома - это доска, которая ложится на фундамент и принимает на себя весь каркас. Нижняя обвязка связывает дом с фундаментом, верхняя - собирает стены под перекрытие и крышу.
Три вещи, которые на ней решаются:
- Геометрия. Если обвязку положили с перекосом, дальше кривыми будут все стены. Выровнять потом нельзя, можно только разобрать.
- Отсечка от бетона. Между бетоном и деревом обязательно идёт гидроизоляция - рубероид или специальная лента. Без неё дерево тянет влагу из фундамента.
- Анкеровка. Обвязку притягивают к фундаменту анкерами или шпильками. Это не перестраховка: лёгкий каркасный дом парусит, и связь с основанием должна быть жёсткой.

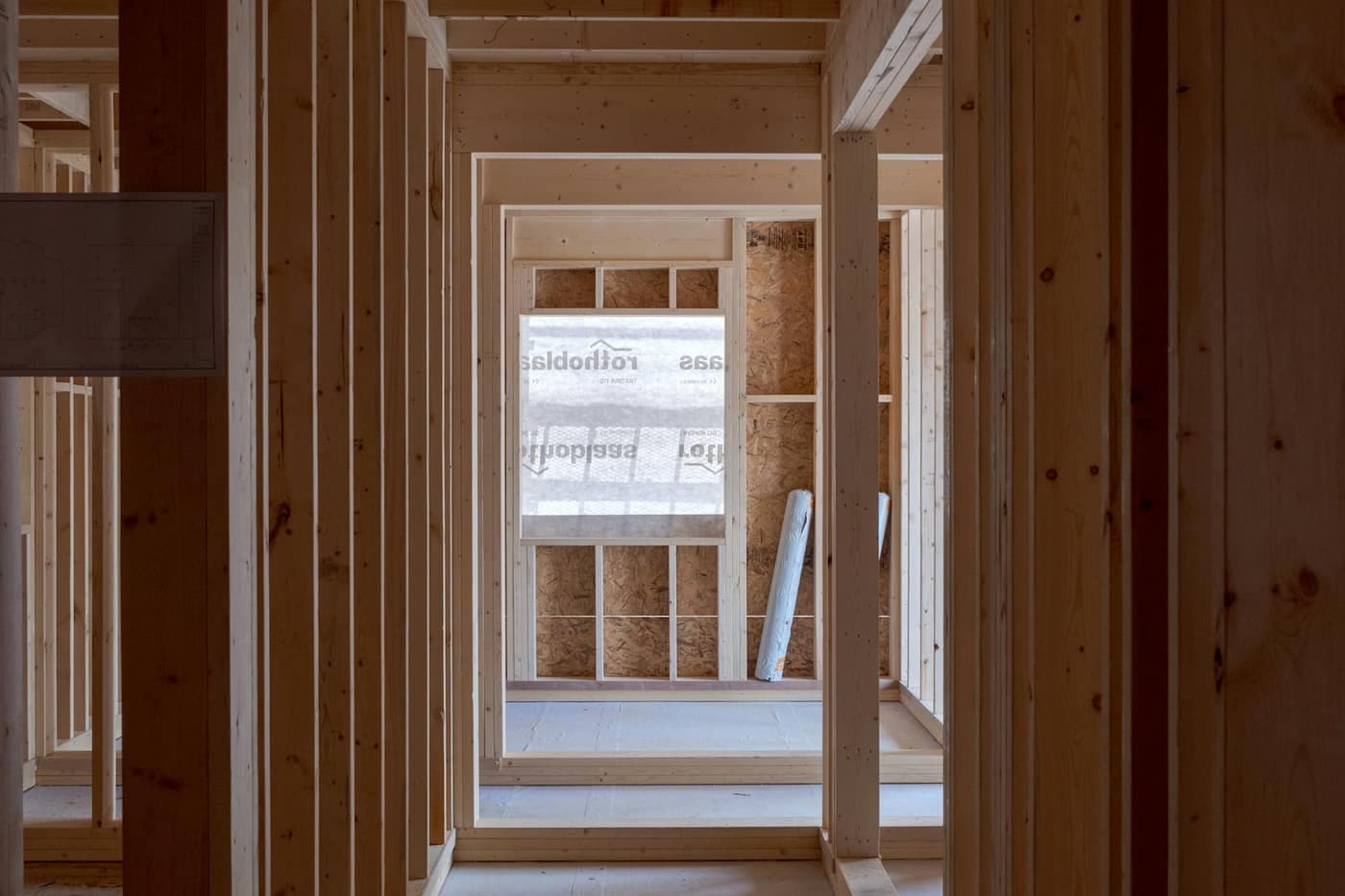

Стойки каркаса: сечение и шаг
Стандартная стойка стены - доска 50x150 мм, поставленная с шагом 600 мм. Шаг не случайный: под него нарезан рулонный и плитный утеплитель, поэтому вата встаёт враспор без подрезки и щелей.
Шаг 400 мм используют там, где выше нагрузка: под опорами балок, в узких простенках, на стенах с тяжёлой отделкой. Сечение 50x200 мм берут, когда хотят увести всё утепление внутрь каркаса, без перекрёстного слоя.
Дерево должно быть сухим - камерной сушки, влажность 18-20%. Каркас из сырой доски ведёт при высыхании: стойки выкручивает, обшивка идёт волной, в углах появляются щели. На фотографиях это не видно, на бумаге тоже, поэтому влажность стоит проверять влагомером при приёмке пиломатериала.

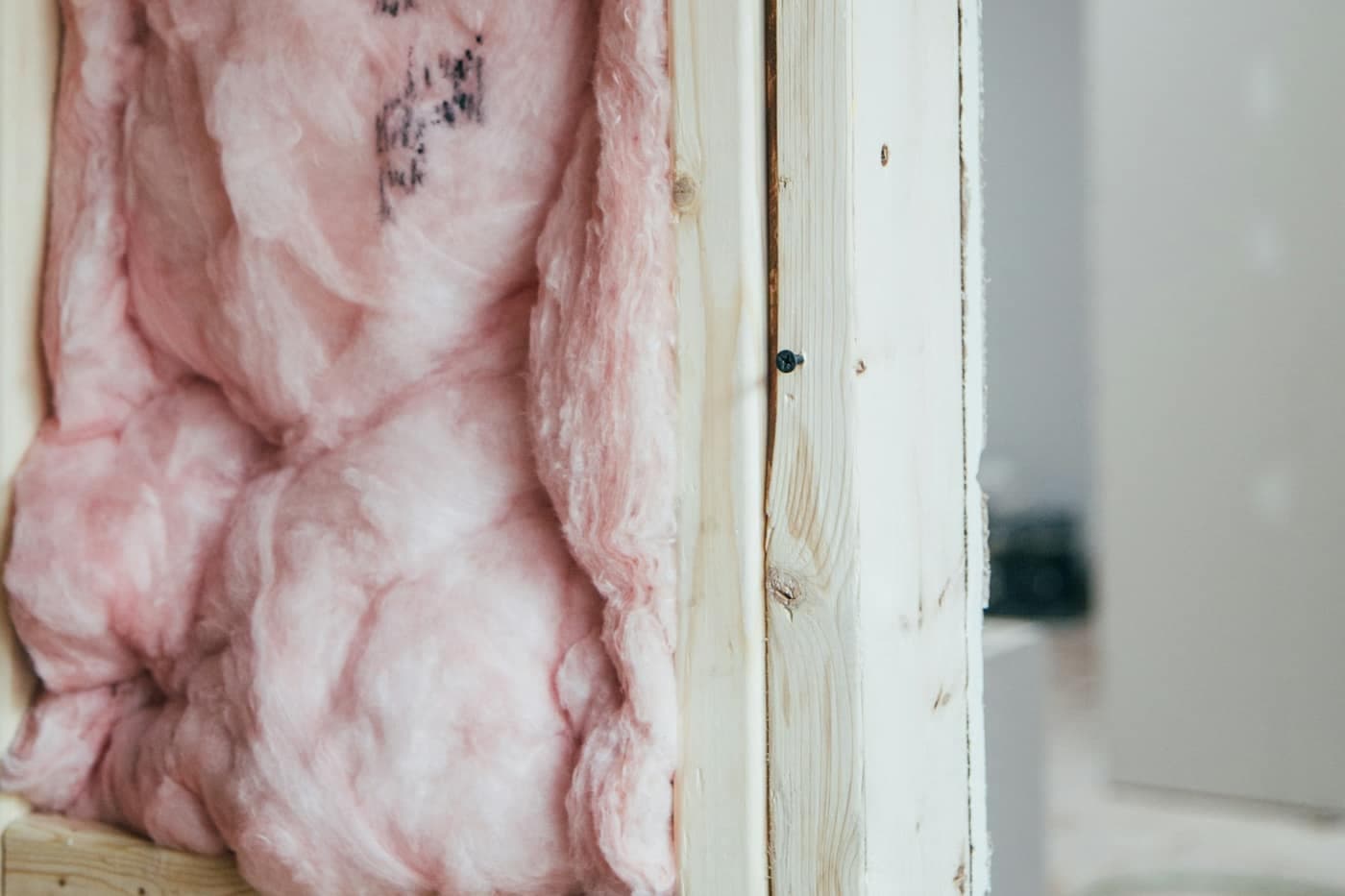

Утеплитель: чем набивают стену
В Подмосковье рабочий вариант - каменная вата плотностью 35-50 кг/м³ в плитах. Она держит форму, не оседает в стене за несколько лет и не поддерживает горение.
Плиты ставят враспор, в два-три слоя со смещением швов - чтобы стык одного слоя перекрывался целым полотном следующего. Щель шириной в палец между плитами - это не мелочь: через неё идёт конвекция, и участок стены работает почти как неутеплённый.
Перекрёстный слой 50 мм поперёк стоек добавляют не ради сантиметров, а против мостиков холода. Дерево проводит тепло примерно в четыре раза лучше, чем вата, а каркас занимает 10-15% площади стены. Без поперечного слоя стойки видно на тепловизоре полосами.
Чем отличаются каменная вата, эковата и ППУ и сколько класть в пол и перекрытие - в отдельном разборе утепления каркасного дома.
Пароизоляция: почему изнутри
Зимой в доме тепло и влажно, на улице холодно и сухо. Пар всегда идёт из тёплого в холодное, то есть изнутри наружу - прямо в утеплитель. Где-то в толще стены он встречает точку росы и становится водой.
Поэтому плёнка ставится изнутри, до утеплителя: она не пускает пар в стену. Швы проклеивают лентой, примыкания к полу, потолку и окнам - тоже. Непроклеенный стык обесценивает всю плёнку: пар пойдёт через него, как вода через дырку в ведре.

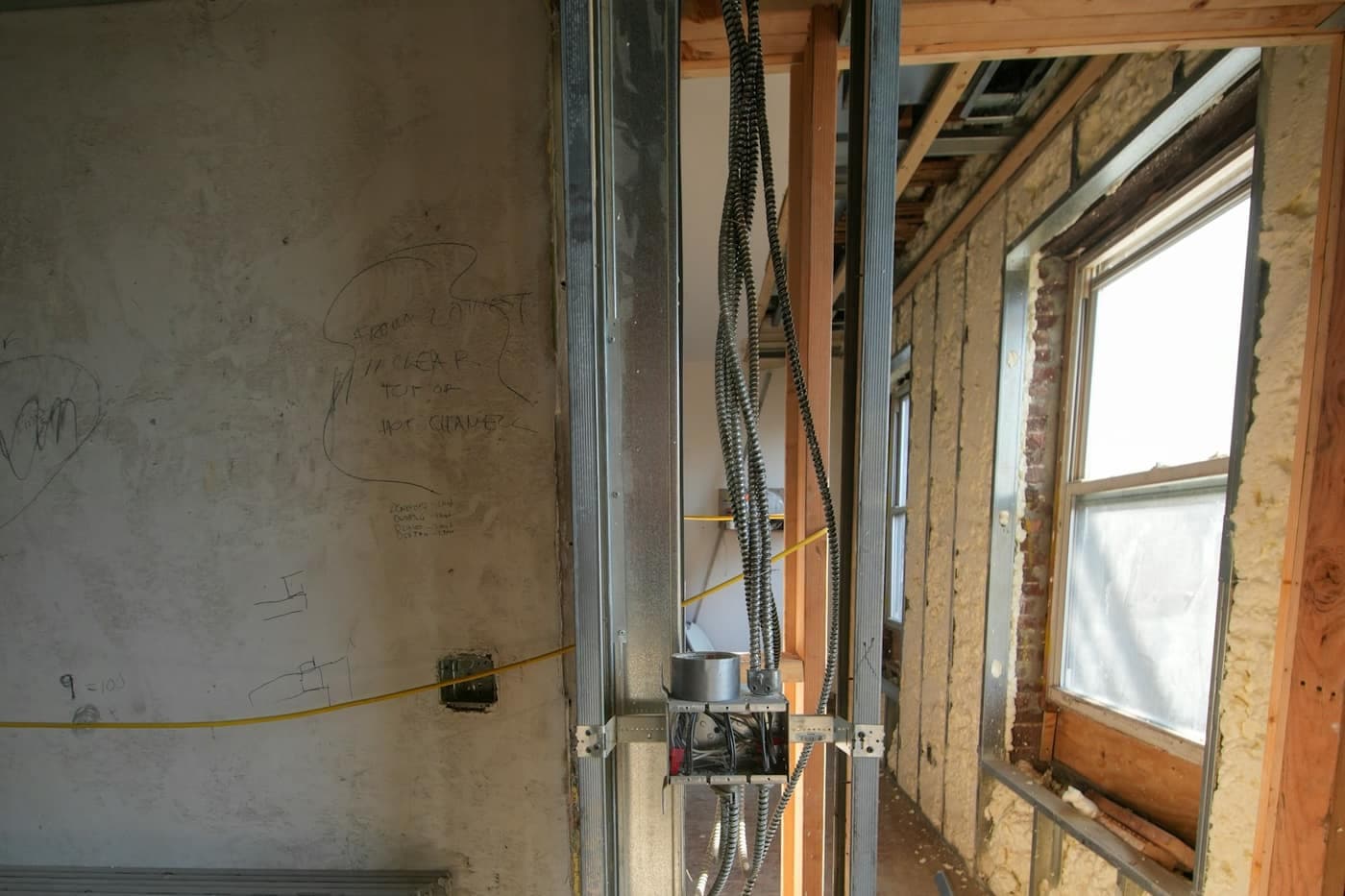

Частая ошибка - пробить пароизоляцию проводкой и розетками. Ради этого и делают внутреннюю обрешётку 25-50 мм: коммуникации идут в ней, плёнка остаётся целой.
ОСП и ветрозащита: что снаружи
Плита ОСП-3 снаружи каркаса - это жёсткость. Каркасник осб держит от «складывания» дома по диагонали: без жёсткой обшивки или укосин конструкция работает как параллелограмм.
Поверх ОСП идёт ветро-влагозащитная мембрана. Её задача двойная: не пускать в утеплитель ветер и уличную влагу, но выпускать наружу пар изнутри. Поэтому мембрана паропроницаемая, а не просто плёнка. Обычная полиэтиленовая плёнка снаружи запирает влагу в стене - это прямая дорога к гнили.
Вентзазор: слой, который забывают первым
Вентзазор - это 25-50 мм воздуха между мембраной и наружной отделкой, который создаётся контробрешёткой. Воздух заходит снизу, выходит сверху под свесом и уносит влагу, которая вышла из стены.
Его убирают чаще всего: фасад можно прибить прямо к мембране, выглядеть снаружи будет так же, а материала уйдёт меньше. Разница проявится через несколько сезонов - сыростью в нижней части стены и вздувшейся отделкой.
Проверяется зазор за секунду: снизу стены должна быть щель, прикрытая перфорированным профилем или сеткой от насекомых. Нет щели - нет вентзазора.
Какая толщина стены каркасного дома нужна в Подмосковье
Отсюда и берётся ответ на вопрос «какие стены у каркасного дома должны быть». Считается это не на глаз, а через сопротивление теплопередаче.
Для Москвы и области нормативное сопротивление стены - около 3,13 м²·К/Вт (СП 50.13330, расчёт через градусо-сутки отопительного периода). У каменной ваты теплопроводность примерно 0,04 Вт/(м·К), поэтому:
| Утепление | Сопротивление, м²·К/Вт | Вывод |
|---|---|---|
| 100 мм | около 2,5 | ниже нормы, дом будет дорогим в отоплении |
| 150 мм | около 3,75 | проходит, но мостики холода съедают часть |
| 150 + 50 мм перекрёстно | около 5,0 | рабочий вариант для ПМЖ |
Расчёт упрощённый: он не учитывает стойки, обшивку и отделку. Но порядок цифр понятен - 150 мм в стойках плюс 50 мм поперёк дают запас, которого хватает и в морозы, и при росте тарифов. Вся толщина стены каркасного дома с отделкой выходит примерно 250-280 мм, то есть тоньше газобетонной при той же теплоизоляции - это честные лишние метры внутри дома.
Во что такая стена обходится по отоплению - с реальными цифрами построенных домов и тарифами Подмосковья - в разборе можно ли жить в каркасном доме зимой.
Пять ошибок, которые видно только при вскрытии
- Сырая доска в каркасе. Через сезон стойки выкручивает, в узлах появляются щели.
- Щели в утеплителе. Плиты подрезаны неточно или вставлены внатяг и смяты.
- Пароизоляция без проклейки. Плёнка есть, а швы открыты - работает как решето.
- Обычная плёнка вместо мембраны снаружи. Влага заперта в стене с двух сторон.
- Нет вентзазора. Фасад прибит прямо к мембране, стене нечем сохнуть.
Общее у всех пяти: стоят они копейки на этапе стройки и дорого - после. Вскрывать готовую стену, чтобы переложить утеплитель, означает снимать фасад целиком. Как по голому каркасу отличить технологию от халтуры - в разборе правильного каркасного дома.
Два продолжения этой темы: как в такой стене устроен оконный проём и монтажный шов - в статье про окна в каркасном доме, а почему герметичная стена требует организованного воздухообмена - в разборе вентиляции.
Что сфотографировать до зашивки
Стена закрывается один раз. Дальше вы видите только отделку, а что под ней - вопрос доверия. Поэтому скрытые работы фиксируются фотоотчётом, и делается это до обшивки:
- обвязка на фундаменте с гидроизоляцией;
- каркас целиком: стойки, укосины, проёмы;
- утеплитель в стене - общий план и углы;
- проклеенная пароизоляция, особенно примыкания;
- мембрана и контробрешётка с зазором.
Пять фотографий на каждый этап - это не бюрократия, а единственный способ потом доказать, что внутри всё так, как договаривались. В каркасных домах под ключ мы закрываем узлы только после такого отчёта, а пирог стены показываем ещё до договора - чтобы его не придумывали на объекте из того, что привезли.
Правильно собранная стена - половина ответа на вопрос, будет ли в доме тепло зимой. Вторая половина - тепловой контур целиком: углы, окна, герметичность и отопление. Про это - разбор можно ли жить в каркасном доме зимой.
Если хотите разобрать пирог применительно к своему участку и проекту - напишите нам, посчитаем и покажем, из чего складывается стена именно в вашем случае.
