Вопрос про ванную задают почти все, кто впервые думает про деревянный дом. Логика понятная: вода плюс дерево - плохое сочетание, а в каркасной стене дерева много и оно закрыто отделкой.
На практике полноценный санузел в каркасном доме - обычная задача с прописанными решениями. Разберём её по узлам: перекрытие, гидроизоляция, стены, трубы и вентиляция.
Где в доме расположить санузел
Три соображения, которые дешевле учесть на планировке, чем переделывать потом.
Хотя бы одна наружная стена. Так проще вывести вытяжку наружу коротким каналом, а не тянуть его через весь дом в холодный чердак.
Не над спальней. Формального запрета для одноквартирного дома нет, но стояк и слив слышно, и это самая частая претензия в отзывах.
Компактный узел с кухней. Общий стояк и короткие трассы - меньше отверстий в элементах каркаса, а каждое отверстие это ослабление.
Отдельный момент: перегородка между санузлом и сухой комнатой тоже нуждается в пароизоляции со стороны влажного помещения. Иначе пар уходит не наружу, а внутрь дома и конденсируется уже в чужой конструкции. Как устроен сам пирог и где в нём мембраны - в разборе стен каркасного дома.
Нагрузка от ванны: считаем
Ванна в каркаснике упирается не в запрет, а в узел: вопрос не «можно ли», а «на что она встанет». Нормативная равномерно распределённая нагрузка на перекрытия жилых помещений - 1,5 кПа (СП 20.13330.2016, таблица 8.3). Посчитаем, что даёт ванна.
| Что стоит | Вес с водой и человеком | На пятне 1,7 x 0,7 м |
|---|---|---|
| Акриловая ванна 170x70 | около 280 кг | около 2,3 кПа |
| Чугунная ванна 170x70 | около 360 кг | около 3,0 кПа |
Если размазать тот же вес по всей ванной комнате площадью около 4 м², получится 0,7-0,9 кПа, то есть меньше норматива. Но ванна стоит не на всей комнате, а на своих ножках, и локально нагрузка выше норматива в полтора-два раза.
Отсюда практика: под ванной уменьшают шаг балок или сдваивают их, а саму сантехнику крепят по СП 31-105-2002 к стойкам несущих стен, а не к обшивке. Это решение принимается на этапе проекта перекрытия - когда пол уже собран, менять шаг балок поздно. Как устроено само перекрытие, разбираем в статье про пол в каркасном доме.
Гидроизоляция пола: где она заканчивается
Здесь есть конкретные цифры, и их стоит знать заказчику.
СП 29.13330 «Полы» требует, чтобы гидроизоляция была непрерывной и заходила на стены не меньше чем на 200 мм от уровня пола, а там, где возможно попадание струи воды, - на всю высоту замачивания. То есть за душевой кабиной гидроизоляция идёт не на 20 см, а до верха зоны, куда долетает вода.
Уклон пола для мокрых помещений по тому же своду правил - 0,5-1% при покрытиях из плит, то есть 5-10 мм на метр.
Для каркасного дома добавляются два требования из СП 31-105-2002 - свода правил именно по одноквартирным домам с деревянным каркасом:
- верхняя поверхность и все края чернового пола из материалов на древесной основе в ванных, кухнях и постирочных обрабатываются гидрофобизирующими составами;
- если чистовой пол водопроницаемый и кладётся по черновому, под него укладывают гидроизолирующее покрытие с водопроницаемостью не более 0,068 мг/(Па·ч·м²).
Практический вывод: гидроизоляция в санузле - это непрерывное корыто, а не «промазали где мокро». Рвётся оно всегда в одних и тех же местах: внутренние углы, примыкание пола к стене, фланец трапа, проходы труб. Эти узлы проклеивают лентой, а не надеются на толщину слоя мастики.

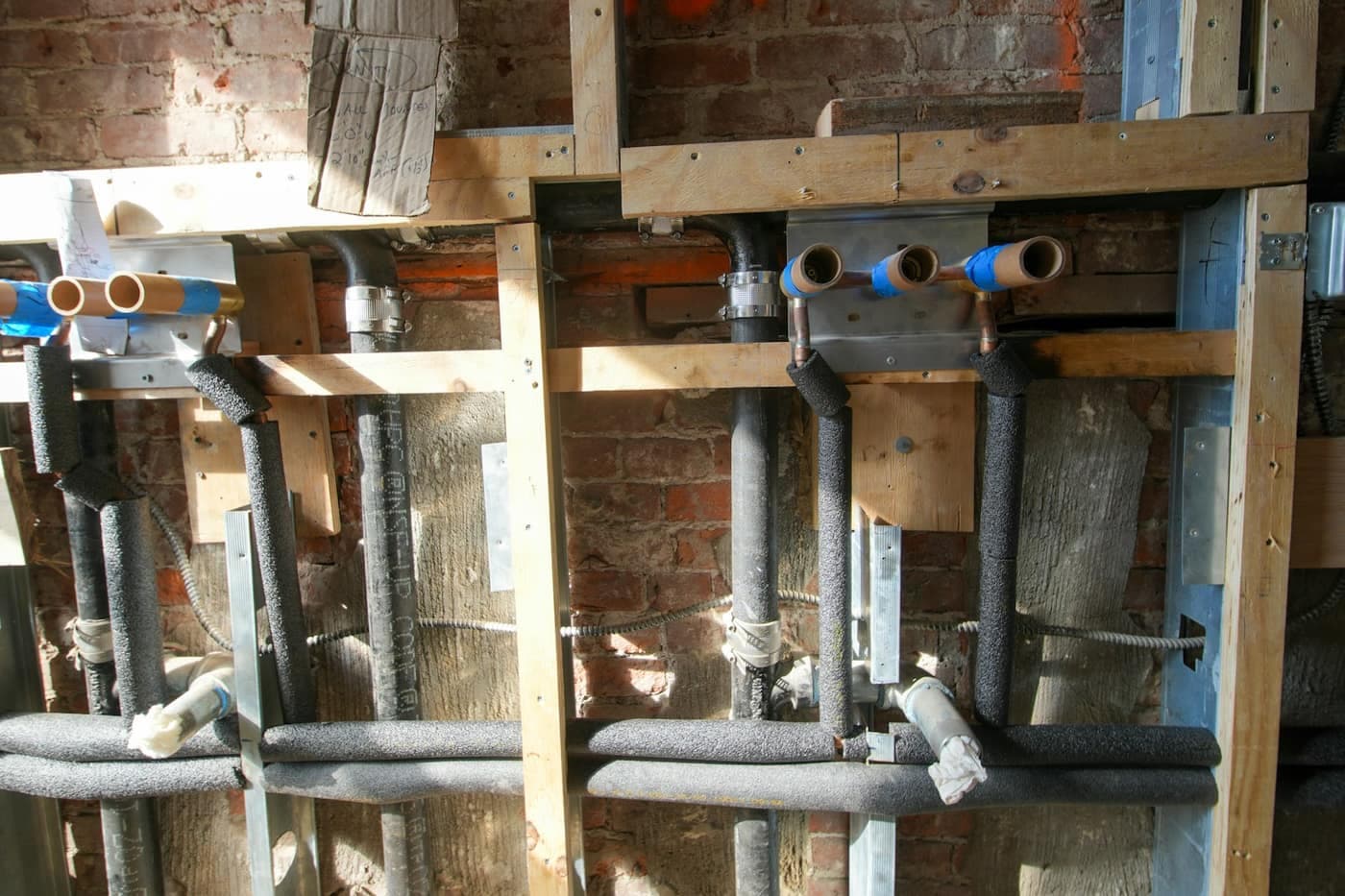

Трубы через каркас: что можно, а что нельзя
Каждое отверстие в балке или стойке - минус к несущей способности. СП 31-105-2002 задаёт границы прямо:
- отверстие в балке перекрытия не должно быть больше четверти высоты балки; трубы и вентиляционные короба рекомендуется вести под балками или между элементами каркаса;
- стойки с вырезами или отверстиями больше трети глубины усиливают: с одной стороны прибивают брусок толщиной 38 мм или металлическую накладку;
- при пропиливании несущей стойки неповреждённая часть сечения должна быть не меньше двух третей толщины, у обвязки - не меньше 50 мм по ширине.
Для сравнения: американский IRC разрешает отверстие в балке до трети высоты, то есть российский свод правил в этом месте строже.
Отдельная задача - канализация 110 мм. Она просто не помещается в допустимое отверстие в балке высотой 195 мм: четверть от неё это меньше 50 мм. Поэтому стояк ведут в толще перегородки, а лежак - под перекрытием, в коробе или в понижении пола, а не сквозь балки.
Чем зашивать стены санузла
Самое живучее заблуждение: «влагостойкий гипсокартон не боится воды». Влагостойкий - не значит водостойкий.
ГОСТ 32614-2012 делит гипсовые плиты на классы по водопоглощению: Н1, Н2 и Н3. Для влажных помещений применяют класс Н2. При этом официальная инструкция производителя прямо требует: в зоне прямого попадания воды всю поверхность листа перед плиткой покрывают гидроизолирующей мастикой, а стыки стен между собой и стен с полом - самоклеящейся гидроизоляционной лентой. То есть даже фирменный влагостойкий лист сам по себе воду не держит.
Рабочее разделение по зонам:
| Зона | Чем зашивать |
|---|---|
| Душевая, стена у ванны | цементная плита или аквапанель, поверх - обмазочная гидроизоляция |
| Остальные стены санузла | влагостойкий гипсовый лист класса Н2 или ГВЛВ |
| Под плитку | два слоя листов либо один по обрешётке с уменьшенным шагом - ради жёсткости |
Ещё одна деталь, которая касается именно каркасного дома: СП 163.1325800.2014 для помещений с влажным режимом требует перегородки с металлическим каркасом, а не с деревянным. Это не отменяет деревянный каркас самого дома, но перегородки санузла разумнее собрать на профиле.

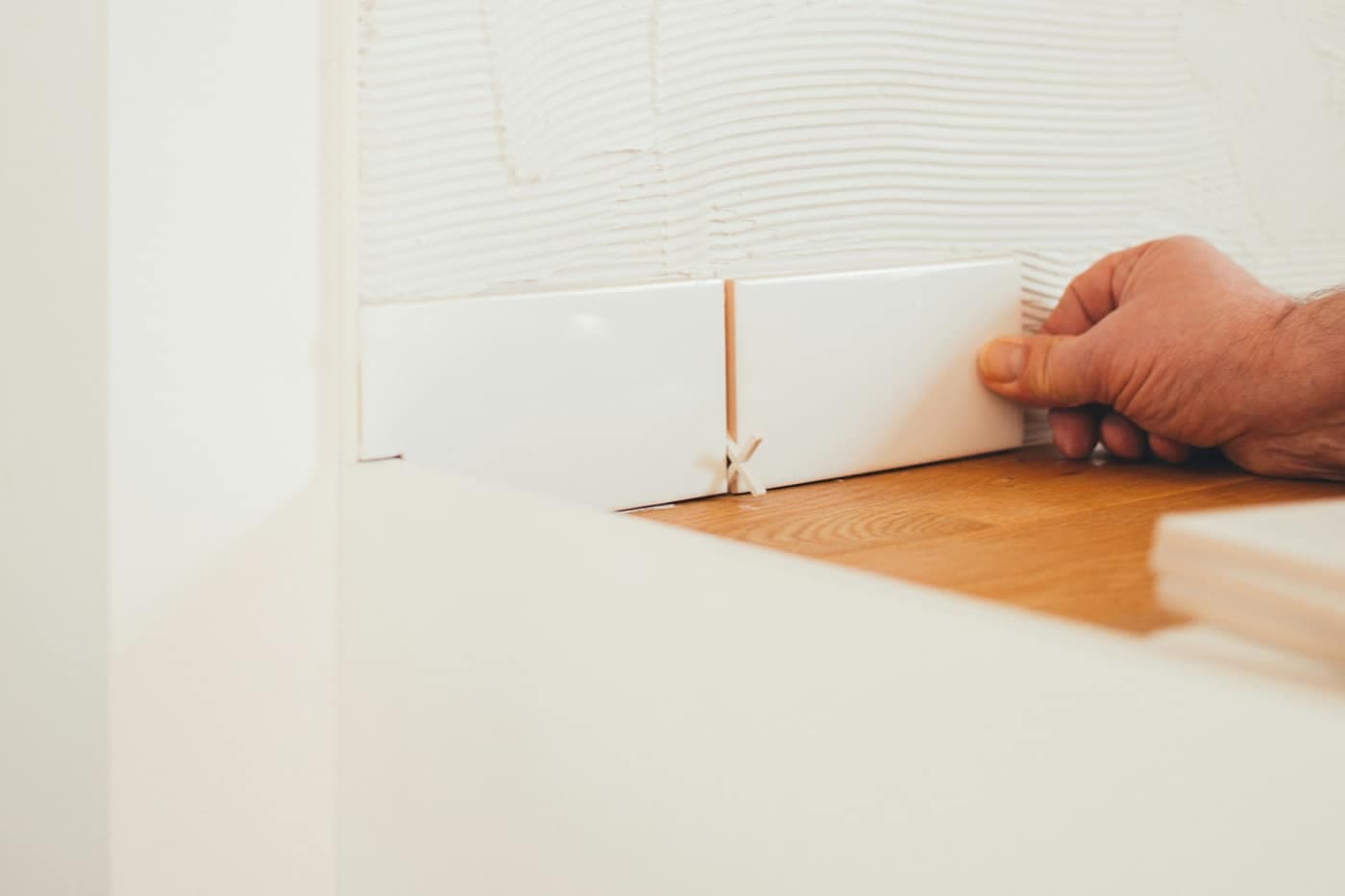

Плитка на каркасном основании
Бетонная стена не двигается, каркасная - немного двигается. Значит, основание под плитку должно быть жёстким, а клей - деформируемым.
Российского норматива на допустимый прогиб основания под плитку найти не удалось. Зарубежный ориентир, на который ссылаются производители: прогиб не более 1/360 пролёта, для крупноформатной плитки - не более 1/480.
По клею логика простая: класс С2 по ГОСТ Р 56387-2018 (повышенная адгезия, в том числе после увлажнения и нагрева) плюс подкласс S1 - деформируемый. На каркасном основании это заметно снижает риск отрыва плитки и трещин по шву. На пересечениях плоскостей и в углах вместо жёсткой затирки оставляют эластичный шов.

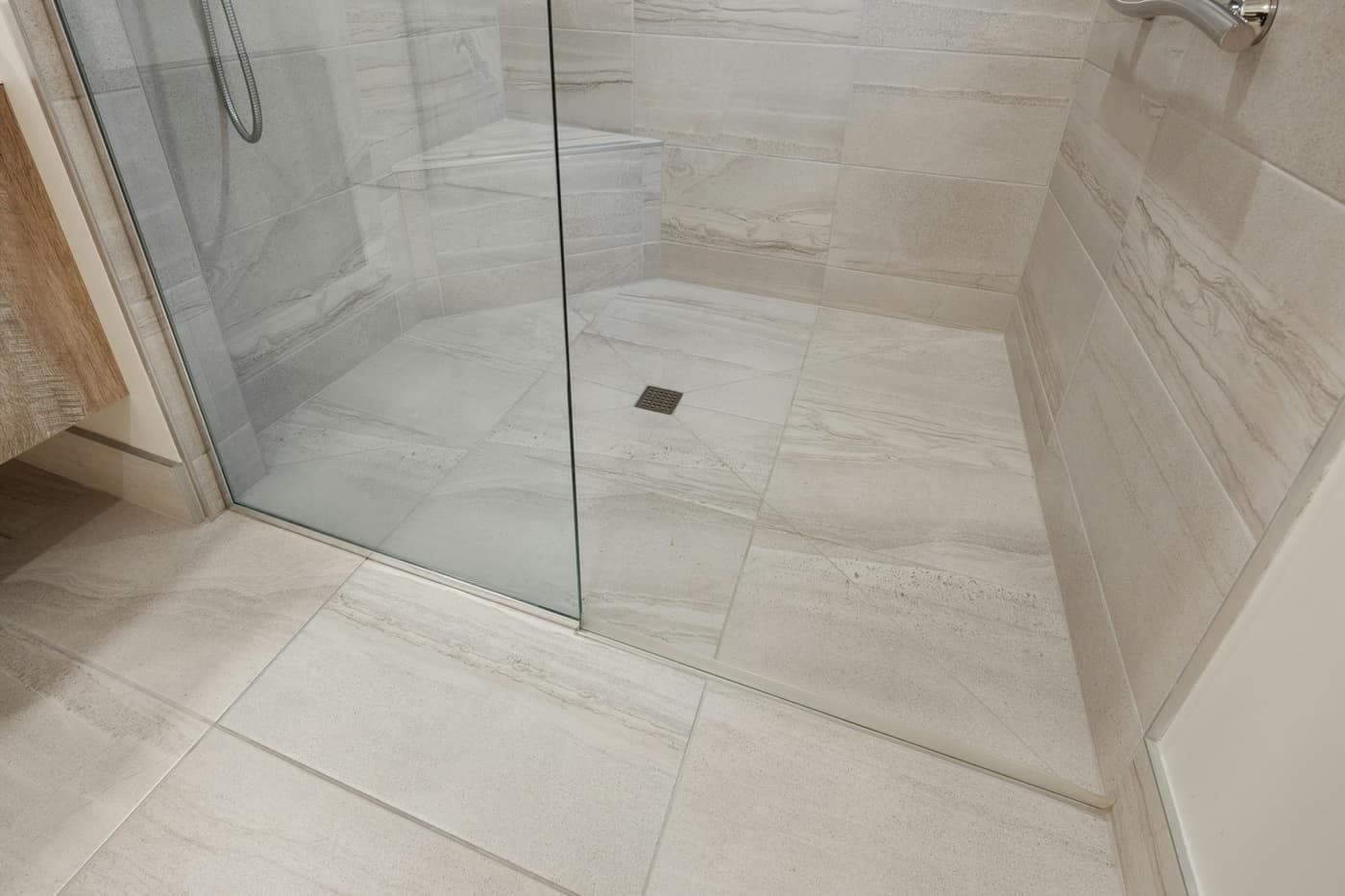

Душевая с трапом в деревянном полу
Трап требует уклона и глубины, а в деревянном перекрытии и то и другое взять неоткуда: вырезать балки нельзя, это прямо ограничено правилами выше.
Рабочее решение - не резать лаги, а строить основание над ними: трап ставят на подложку между лагами вровень с их верхом, а уклон формируют уже слоем стяжки поверх. В зоне душа уклон делают круче общего - порядка 2 см на метр, чтобы вода уходила быстро и не стояла на плитке.
Если такой пирог по высоте не проходит, второй вариант - душевой поддон: он берёт на себя и уклон, и герметичность, а гидроизоляция остаётся линейной задачей по периметру.
Вентиляция и электрика
Нормы вытяжки для одноквартирного дома заданы прямо в СП 55.13330.2016, пункт 9.7:
- ванная комната, душевая, совмещённый санузел - 50 м³/ч;
- туалет (уборная) - 25 м³/ч;
- кухня - 60 м³/ч, с газовой плитой - 100 м³/ч.
Это норма именно для частного дома, а не пересчёт с многоквартирных: там цифры считаются по другому своду правил.
Главная ошибка - поставить вентилятор и забыть про приток. Вытяжка удаляет ровно столько воздуха, сколько в помещение поступило. Нужен переток: зазор снизу двери около 20 мм или переточная решётка. Если в санузле есть окно, СП 31-105-2002 рекомендует площадь открывающихся элементов не меньше 0,1 м². Как устроена вентиляция дома целиком - в отдельном разборе вентиляции в каркасном доме.
Электрика. Для розеточных групп ванной ПУЭ требует устройство защитного отключения с током срабатывания не более 30 мА; под то же требование попадает и электрический тёплый пол. Зоны ванной, в которых ограничено размещение оборудования, описаны в ГОСТ Р 50571.7.701.
Где чаще всего течёт
Список короткий, и он одинаковый почти у всех:
- Примыкание ванны или поддона к стене. Силиконовый шов со временем отходит, и вода идёт за экран.
- Фланец трапа. Стык гидроизоляции с трапом делают по инструкции производителя, а не «на мастику вокруг».
- Внутренние углы пола. Мастика в углу трескается, если её не армировали лентой.
- Проходы труб через пол и стены. Гильза плюс герметизация, иначе это дыра в гидроизоляции.
Почему это важнее для деревянного дома, чем для бетонного: дерево разрушается грибами только при влажности выше точки насыщения волокон, около 30% (Wood Handbook, глава 14). Разовая протечка, которую быстро высушили, такого не даёт. Опасна хроническая: подтекающий угол, который никто не видит месяцами. Подробнее про пороги влажности и что вообще разрушает каркас - в статье про срок службы каркасного дома.
Коротко
- Ванная в каркасном доме ограничена не сантехникой, а узлами: чугунная ванна ставится, если под неё заложили усиление перекрытия.
- Гидроизоляция заходит на стены минимум на 200 мм, а в зоне струи - на всю высоту замачивания, и она непрерывна.
- Отверстие в балке - не больше четверти высоты; канализацию 110 мм через балки не ведут.
- Влагостойкий лист не водостойкий: в душевой нужна цементная плита и обмазочная гидроизоляция поверх.
- Вытяжка 50 м³/ч работает только при организованном притоке.
Планировки с расположением санузлов есть у каждого проекта в разделе каркасные дома под ключ. Если хотите разобрать свой случай - напишите нам.
